产品详情 |

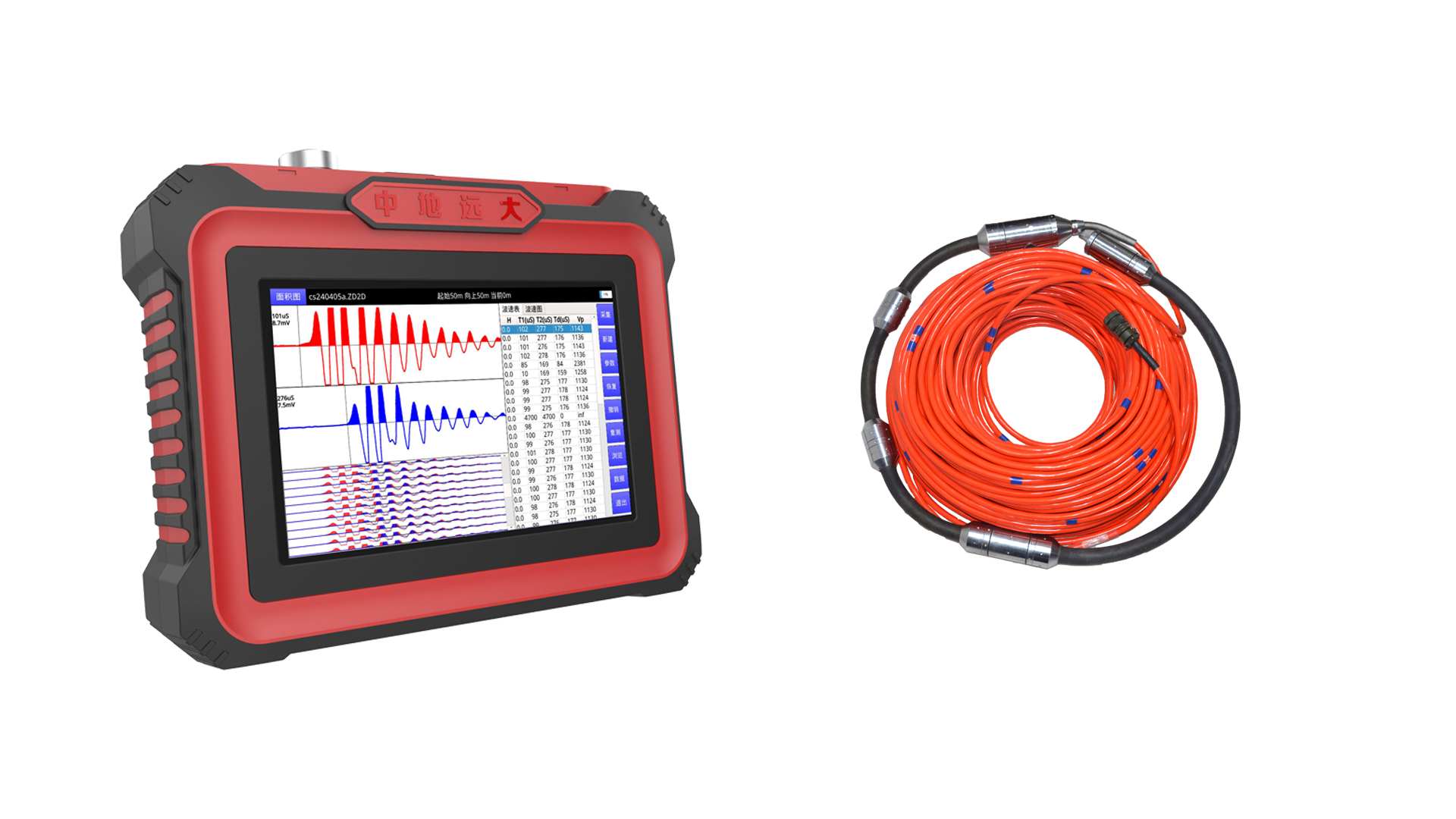

我公司专业从事检测仪器、勘察仪器、物探仪器的技术型企业，专注研发钻孔测井系列产品，并申请多种专利及软著，自主创新孔中激振法，自主研发孔中激振式波速测试仪，工程勘察工作站、综合式波速测试仪、扣板式波速测试仪、声波测井仪等勘察设备。ZD-A系列为第四代全新升级产品，除具备第三代产品功能外，采用Linux系统同时具备一系列智能云、精准测量功能。
应用范围 |
适用工程勘察岩石土层PS波测试；划分场地土类型和场地类别；工程地质勘查、铁路勘测、地震评价、地质灾害监测、水利水电勘察设计等有关研究地层波速的领域。
依据标准 |
l《岩土工程勘察规范》····GB50021-2009
l 《建筑抗震设计规范》····GB50011-2010
l 《地基动力特性测试规范》····GB/T50269-2015
l 《水利水电工程物探规程》···SL326-2005
l 《公路工程地质勘察规范》···JTG C20-2011
l 《铁路工程地质勘察规范》····TB 10012-2007
l 《水运工程岩土勘察规范》····JTS 133-2013
l 《工程勘察通用规范》····GB55017-2021
产品专利及软件著作权 |
l 一种孔中激振式波速测试仪 专利号：ZL 2020 23093787.0
l 波速测试分析软件V1.03 登记号：2020SR0123721
特色功能 |
u 波形复测
u 波形滤波
u 语音播报
功能特点 |
u 孔中激振法：孔中激振法（自发自收）即孔中激发，孔中接收，无需地面振源，精准测试剪切波波速；
u 低频地脉动卓越周期测试。
工作原理 |
ZD-A6孔中激振式波速测试仪是利用放置到钻孔中的检波器接收到震源传来的S波信号到达初至时间，来确定钻孔所在处地层波速的一种方法。
在钻孔中以井液作为耦合剂，用电磁激振源垂直于井壁作用一瞬时冲击力，就在井壁地层中产生两种类型质点振动，一种是质点振动方向垂直于井壁，沿井壁方向传播，称为S波（剪切波，横波）；另一种是质点振动方向与传播方向相同称为P波（压缩波，纵波）。
检波器接收S波的振动信号并转换成电信号，然后传输到计算机，计算机对信号进行数据处理后采用两道互相关分析法，自动计算S波在两道检波器间传播的时间差，从而计算出两道间的S波传播速度。

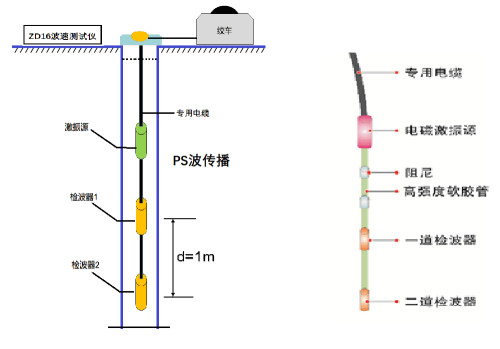

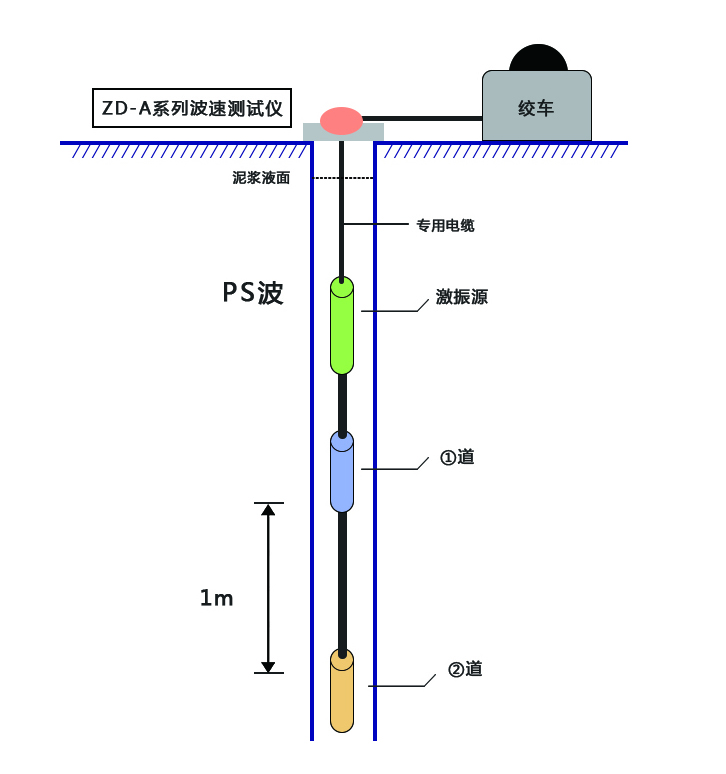

工作示意图
测井探头 |
ZF110自激振式探头：采用上部为激振源，下部为两个接收检波器，电磁激振源垂直于井壁作用一瞬时冲击力，采集接收质点振动方向垂直于井壁，沿井壁方向传播的剪切波（S波，横波）。
岩土波速测试 |
ps波/测试方法 | 孔中岩土P·S波测试 | ||||
探测器（探头） | 土层 | 岩石 | |||
规格型号 | 剪切波 | 压缩波 | 横波 | 纵波 | |
ZD-S6 | ZD-F100 | 孔中激振法 | 孔中激振法 | 孔中激振法 | 孔中激振法 |
ZD-A18 | ZD-S100 ZD-R100 | 孔中激振法 | 孔中激振法 | 孔中激振法 | 孔中激振法 |
ZD-A16 | ZD-S100 | 孔中激振法 | 孔中激振法 | -- | -- |
ZD-A14 | ZD-R100 | -- | -- | 孔中激振法 | 孔中激振法 |
ZD-A12 | ZF110 ZD-R100 | 孔中激振法 | -- | 孔中激振法 | 孔中激振法 |
ZD-A10 | ZF110 ZB100 KB30 | 孔中激振法、扣板法 | 扣板法 | -- | 孔中激振法 |
ZD-A8 | ZF110 KB30 | 孔中激振法、扣板法 | 扣板法 | -- | -- |
ZD-A6 | ZF110 | 孔中激振法 | -- | -- | -- |
ZD-A4 | ZF55 | 孔中激振法 | -- | -- | -- |
ZD-A2 | KB30 | 扣板法 | 扣板法 | -- | -- |
ZD502 | ZB100 | -- | -- | -- | 孔中激振法 |
主机参数 |
功能模块 | 孔中激振法测土层剪切波，低频地脉动 | 传感器类型 | 低频检波器 |
激发方式 | 电磁激振 | 触发方式 | 内触发 |
采样方式 | 自发自收 | 通道数 | 4 |
A/DC精度 | 16位（24位可选） | 文件格式 | zd2a、dwg、seg、txt |
操作系统 | Linux4.1.15嵌入式系统 | 操作方式 | 触摸屏、按键 |
显示屏类型 | IPS和电容式触摸屏 | 液晶屏模式 | 10.1寸高亮液晶屏、分辨率1280*800 |
主控处理器 | 内核1GHz、CPU四核、内存1GB DDR3 | 语言类型 | 支持中文和英文 |
防护等级 | IP65(防水防尘) | 存储容量 | 32G(100万条波形） |
电量显示 | 实时显示电量，精度1% | 自动保存 | 支持逐米数据自动保存 |
续航时间 | ≥16h | 供电方式 | 内置12V锂电池（可更换拆卸），外置220V AC/DC |
锂电池参数 | ≥10400mAh，200×78×25（mm） | 电压和功耗 | 12V，7W |
工作温度 | -10℃～+50℃ | 存储温度 | -20℃～+60℃ |
外壳材质 | ABS+TPU | 主机体积重量 | 330×277×88（mm）、3.3Kg |
主机防护箱 | 480×390×210（mm）、3.6Kg(空箱) |
采集参数 |
采样频率 | 10Hz～1MHz | 采样点数 | 512～409600（512、1024、2048、4096、8192、16384、32768、65536、102400、204800、409600） |
采样间隔 | 1μs～100ms（0.05μs、1μs、2μs、4μs、 8μs、10μs、20μs、50μs、100μs、200μs、500μs、1ms、2ms、5ms、10ms、20ms、50ms、100ms） | 声时精度 | 1μs |
测点间距 | 0.1m、0.2m、0.5m、1m、2m、5m可选 | 道间距 | 0.2m、0.3m、0.5m、1m可选 |
激发脉宽 | 1000μs、2000μs、3000μs |
系统参数 |
带宽 | 0.1Hz～50kHz | 发射脉宽 | 1μs～200μs、1ms～100ms |
增益动态范围 | 105dB | 放大倍数 | 1280(62dB) |
以太网 | 10M/100M/1000M | 发射电压 | 100V/400V/500V/1000V |
相位一致性 | ≤±1μs | 接收灵敏度 | ≤10μV |
电压灵敏度 | 10 mV/Pa | 振动灵敏度 | 20mv/mm/s |
阻尼系数 | 0.65～0.70 | 道间串扰 | ≤-60dB |
信号输入范围 | ±3V、±10V | 输入阻抗 | ≥100kΩ |
电荷放大 | 内置放大 | 滤波 | 高通、低通 |
波形曲线数据 | 同屏显示 | 数据显示方式 | 屏显速度值、语音播报 |
存储模式 | 自动、手动 | 导出方式 | USB、WIFI、4G、BT |
远程实时上传方式 | WIFI、4G、BT | 产品产权 | 具备自主知识产权 |
智能云参数 |
无线+蓝牙(WIFI+BT) | V2.1+EDR/BT,V3.0/BT,V3.0+HS/BT,V4.0；IEEE802.11b/g/n,1T1R,2.4GHz,150Mbps(Max)；灵敏度接收-93dBm | 4G网络模式 | LTE FDD、LTE TDD、TD-SCDMA、WCDMA、CDMA、GSM |
GPS+北斗定位 | 定位精度：1.5m；工作模式：GPS，BDS, GLONASS, GALILEO；电子罗盘；灵敏度：-161dBm、-148dBm |
ZF110自激振式探头 |
功能 | 测试土层剪切波波速 | 测试深度 | 100m（标配），200m和300m(选配) |
探头尺寸 | 2m×φ70mm | 专用电缆拉力 | 1.96KN |
频率 | 28Hz～100Hz | 激振力 | ≥2200N |
发射能量 | 8.0J | 工作电压 | 12V |
重量 | 40kg（含100m电缆） | 包装箱 | 695×600×290(mm),10Kg（空箱） |
ZD-M200地脉动传感器（低频检波器）(选配) |
功能 | 用于卓越周期测试 | 频率 | 2Hz |
电阻 | 5800Ω | 灵敏度 | 200v/m/s |
阻尼 | 0.60 | 垂直倾角 | 0~5° |
工作温度 | - 40°C~+ 80°C | 尺寸重量 | 152×φ130（mm），0.3kg |
手自一体绞车：（选配）|
专用电缆长度 | 100m（标配），300m、500m、800m(选配) | 提升能力 | 3000N |
深度误差 | ≤0.5% | 测井深度 | 0～1000m |
调速范围 | 350～600μs/m | 自动速度 | 15-20m/min |
工作电压 | 12V | 升降方式 | 手动、自动 |
体积重量 | 85×55×95(mm),140Kg(含100m电缆） |
分析软件 |
l ZDMS中地远大波速测试分析软件配套具有自主知识产权注册码1套；
l分析软件支持win7/8/9/10/11，支持中文和英文，兼容无线自动更新升级功能；
l 分析软件具有波形图、曲线图、波列图、数据表、灰度图，包含平面图和剖面图效果。
l 分析软件具有自动高低通道滤波、波形拟合、自动寻找初值、波形曲线颜色自定义设置；
l 分析软件具有波形剖面图、平面图和HV(D-S)、HV((D-T)、HV-2D曲线导出功能；
l分析软件输出报告支持Microsoft office（Word、Excel）、wps、txt、bmp、jpg、pdf、seg等八种格式；
l 分析软件等效速度支持岩土规范20m、铁路规范25m、具有自动计算逐层等效速度值和任意深度设置功能；
l 分析软件波形图导出支持单通道波形图、双通道波形图及HV曲线同时导出方式；
l 分析软件数据波形曲线支持数据、波速、HV曲线同一屏显示功能；
l 分析软件报告抬头支持工程名称、钻孔编号、钻孔高程、测试人员等自由删除添加功能；
l分析软件成果图支持地层划分、地层描述、地层图例、高程、原始曲线、HV曲线、时距（HT）曲线、柱状图等自定义功能，可根据实际情况自由选择；
l分析软件输出支持自定义页眉、页脚、页面设置，页面支持选择A4、A3、A2；
l分析软件输出支持原始数据、数据汇总、工程信息、时间、泊松比µ、Ed、Gd、HV曲线自由设置功能；
l 分析软件波形设置支持每一道波速时间单击显示时间、正反向设置，同一窗口显示一二道波形。
标准配置 |
序号 | 名称 | 单位 | 数量 | 备注 |
1 | 波速测试仪 | 台 | 1 | / |
2 | ZF110自激振式探头 | 套 | 1 | / |
3 | 专用电缆 | 根 | 1 | 100m |
4 | 充电器 | 个 | 1 | / |
5 | 波速测试分析软件 | 个 | 1 | 含注册码1套 |
6 | 仪器箱 | 个 | 2 | / |
7 | 产品保修卡 | 张 | 1 | / |
8 | 使用手册 | 本 | 1 | / |
9 | 产品合格证 | 张 | 1 | / |
10 | 装箱单 | 张 | 1 | / |
